Принцип роботи

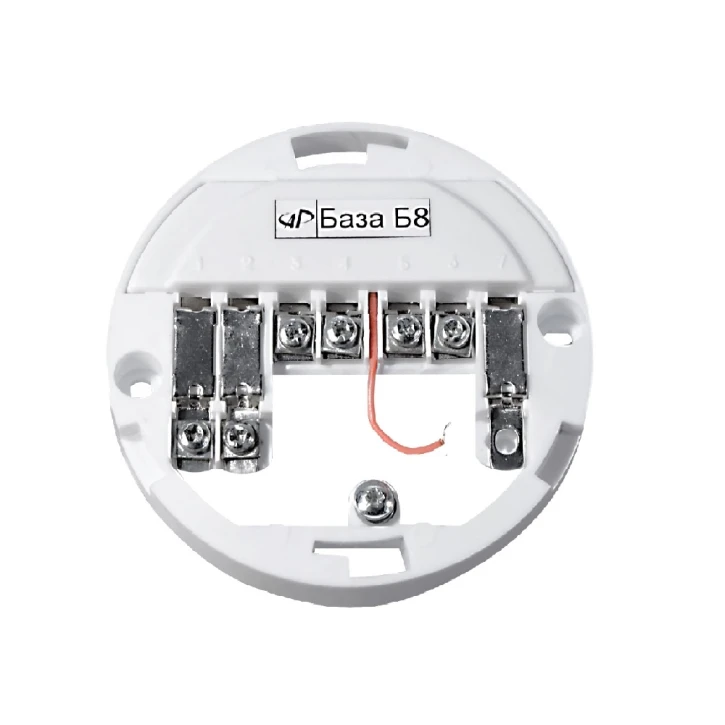

База Артон Б8 призначена для використання в якості кінцевої бази в чотирьох провідних ШС спільно з базами Б2 або Б4 (з НЗ контактами). База Б8 формує вихідний сигнал за допомогою контактів основного реле, керує роботою ВУОС і додатково контролює працездатність чьотирьох ШС. В такому ШС відсутність напруги живлення через обрив або знімання з бази будь-якого блоку електронного призводить до формування на ППК сповіщення «Несправність» з цього ШС.

особливості:

• Кількість контактів: 9;
• Наявність ВУОС: є;
• Наявність реле: 2;
• Контакти реле: НЗ, НР;
• Підключення: 4-провідне.

Реалізація різних функцій СПД 3.10 за допомогою баз:

Технічні характеристики:

• Опір між контактами "1" і "2", при знятому електронному блоці: не більше 200 кОм;
• Опір між контактами "1" і "2", при встановленому електронному блоці: не більше 2 Ом;
• Спосіб формування вихідного сигналу: відстань між або замиканням контактів реле.
