Принцип роботи

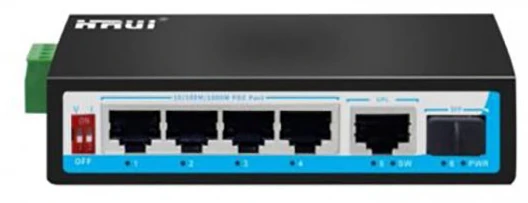

PoE-комутатор HongRui HR500-AXGR-411S призначений для побудови мереж передачі даних малого і середнього масштабу. Завдяки підтримці технології PoE, комутатор є ідеальним рішенням при впровадженні систем IP-відеоспостереження в офісах, приватних будинках, квартирах, дозволяючи живити до 8-ми встановлюваних камер за допомогою того ж кабелю, по якому передається потік даних. Це дозволяє спростити процес інсталяції і заощадити на прокладці кабелів живлення.

Підтримка швидкого інтерфейсу 100Base-TX дозволяє працювати з камерами дозволом до 5 Мп, що пред'являють високі вимоги до пропускної здатності.

Для роботи комутатора нема потреби здійснювати яку-небудь додаткову настройку. Досить під'єднати пристрій до мережі живлення, і воно готове до роботи.

Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.

Комутатор автоматично визначає підтримку PoE-технології і класу підключається, а також швидкість роботи пристрою по мережі. Комутатор має можливість набирати за допомогою потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порту може викликати падіння його пропускної здатності і перевантаження буферної пам'яті, через що відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно зі стандартом IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі має на увазі відправку сигналу паузи на передавальний порт, що дозволяє призупинити передачу при занадто великому навантаженні на принимащий порт (при переповненні буфера на приймаючому порту). У напівдуплексному режимі здійснюється відправка на передавальний порт сигналу колізії (імітація стану колізії), через що передає порт на деякий час припиняє передачу, що розвантажує приймає порт.

Максимальна потужність, що видається одним портом PoE - 15 , 4 Вт або 30 Вт. Цього зазвичай достатньо для живлення навіть енергоємних PTZ камер або камер з потужною далекобійної підсвічуванням.

Комутатор призначений для мереж малого і середнього масштабу, які потребують надійному і простому рішенні з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.

Основні характеристики

• 6 портів Ethernet;

• 4 порти PoE. Сумісність з протоколами харчування IEEE802.3bt (90 Вт), IEEE802.3at (30 Вт) і IEEE802.3af (15,4 Вт)

• Стандарт BT (до 90 Вт) підтримує порт №1

• 1 uplink порт Gigabit Ethernet (10/100/1000 Мбіт / с);

• 1 uplink порт SFP Gigabit (10/100/1000 Мбіт / с);

• Підтримує стандарт PoE IEEE 802.3af / at;

• Автоматично визначає PoE-клас живиться пристрої і швидкість підключення до мережі;

• Максимальна потужність PoE - 15,4 Вт або 30 Вт на один порт;

• Сумарний бюджет Рое - 130 Вт для всіх портів

• Довжина кабелю до підключення мережевого обладнання - до 100 м;

• Нема потреби в установці додаткового програмного забезпечення;

• Металевий захищений корпус;

• Діапазон робочих температур від -40 ° C до + 85 ° C;

• Грозозахист порту 6 кВт;

• Захист від електростатичного розряду до 15 кВ;
