Принцип роботи

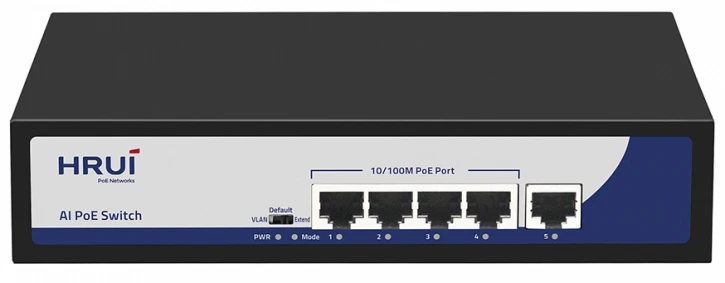

PoE-комутатор HongRui HR900-AF-41N призначений для побудови мереж передачі даних малого і середнього масштабу. Завдяки підтримці технології PoE, комутатор є ідеальним рішенням при впровадженні систем IP-відеоспостереження в офісах, приватних будинках, квартирах, дозволяючи живити до 4х встановлених камер за допомогою того ж кабелю, по якому передається потік даних. Це дозволяє спростити процес інсталяції і заощадити на прокладці кабелів живлення.

Для роботи комутатора немає необхідності здійснювати яку-небудь додаткову настройку. Досить підключити пристрій до мережі живлення, і воно готове до роботи.

Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.

Комутатор автоматично визначає підтримку PoE-технології і класу підключається, а також швидкість роботи пристрою через мережу. Комутатор має можливість використовувати функцію управління потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порті може викликати падіння його пропускної здатності і перевантаження буферної пам'яті, через що відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно зі стандартом IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі має на увазі відправку сигналу паузи на передавальний порт, що дозволяє призупинити передачу при занадто великому навантаженні на приймаючий порт (при переповненні буфера на приймаючому порті). У напівдуплексному режимі здійснюється відправка на передавальний порт сигналу колізії (імітація стану колізії), через що передаючий порт на деякий час припиняє передачу, що розвантажує приймаючий порт.

Максимальна потужність, що видається одним портом PoE - 15,4 Вт або 30 Вт. Цього зазвичай достатньо для живлення навіть енергоємних PTZ камер або камер з потужним далекобійним підсвічуванням.

Комутатор призначений для мереж малого, середнього і великого масштабу, які потребують надійне і швидке вирішення з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.

Основні характеристики

• 5 портів Ethernet;
• 4 порти з підтримкою Рое живлення Fast Ethernet (10/100 Мбіт / с);
• 1 uplink порт Ethernet (10/100 Мбіт / с);
• Стандарти захисту: CE, FCC, RoHS;
• Максимальна потужність PoE - 15,4 Вт або 30 Вт на один порт;
• Підтримує стандарт PoE IEEE 802.3af / at;
• Автоматично визначає PoE-клас живлення пристроїв і швидкість підключення до мережі;
• Довжина підключення кабелю мережевого обладнання - до 100 м;
• Підтримка управління потоком IEEE 802.3x для повнодуплексного режиму і управління потоком методом зворотного тиску (Back pressure) для півдуплексного режиму;
• Рекомендований для створення швидкісних мереж для малого і середнього бізнесу;
• Чи включається і працює без необхідності будь-якої настройки і виконання складних операцій;
• Немає необхідності в установці додаткового програмного забезпечення;
• Реалізовано алгоритм оптимізації енергоспоживання;
• Металевий захищений корпус;
• Діапазон робочих температур від -20 ° C до + 50 ° C.
