Принцип роботи

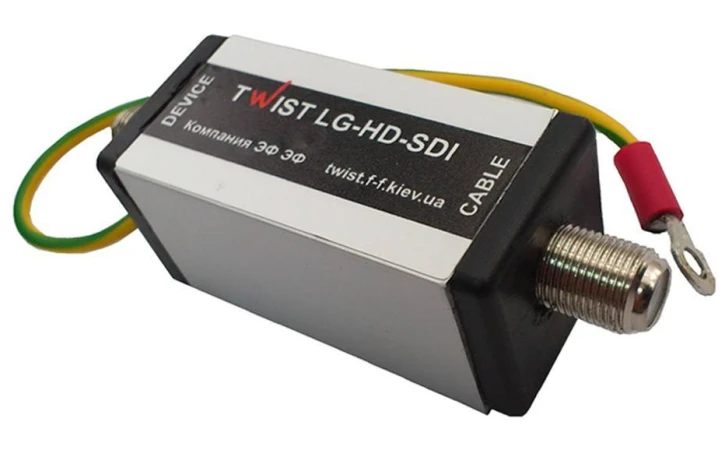

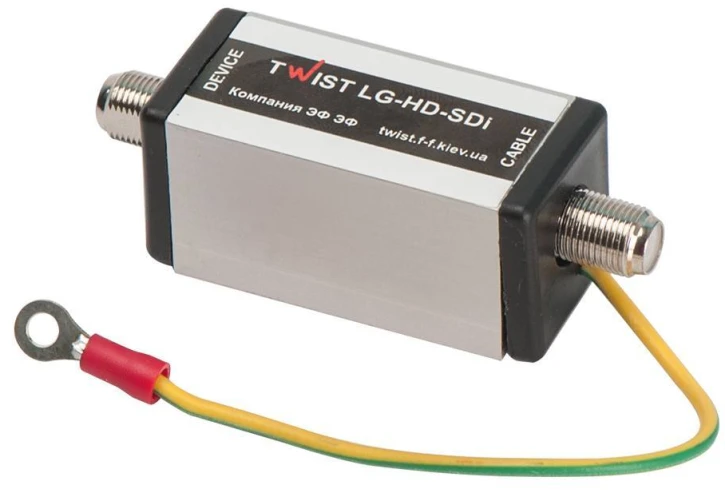

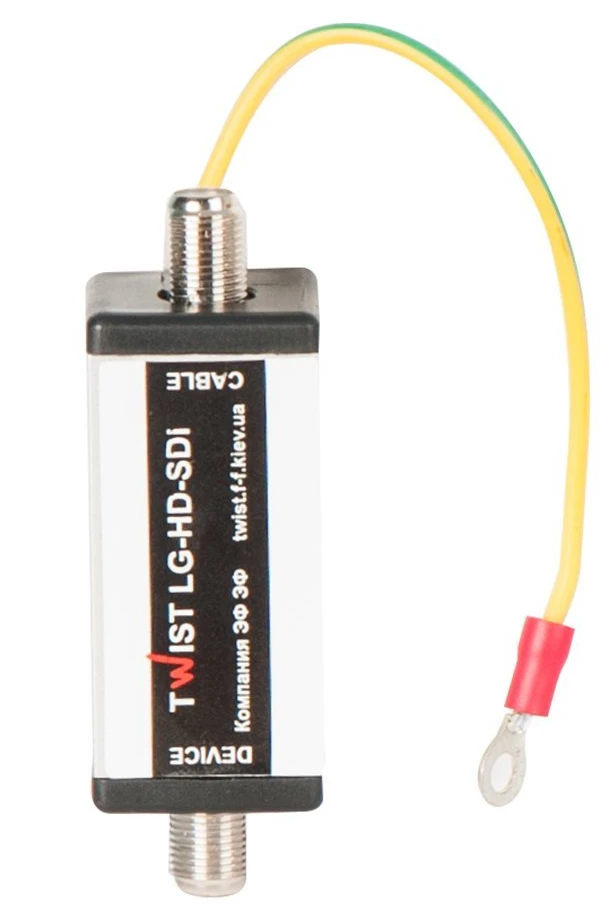

Пристрій захисту від наведених імпульсних напруг (грозозахисту) TWIST-LG-HD-SDI використовується з коаксіальним кабелем для захисту інтерфейсів SD-SDI, ED-SDI, HD-SDI від високовольтних імпульсних перенапруг в лінії, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводки. Для правильної роботи пристрій вимагає обов'язкового сигнального заземлення.

Монтаж і експлуатація

Пристрій підключається в розрив коаксіальної лінії, поруч з захищається пристроєм. Напрямок підключення має значення і вказано на корпусі приладу (Cable - до коаксіальної лінії, Device - до захищається приладу). Для захисту джерела відеосигналу (камери) і приймача (реєстратора) відеосигналу потрібно використання двох пристроїв грозозахисту. Клема заземлення вимагає обов'язкового підключення до контуру захисного заземлення з системою вирівнювання потенціалів відповідно до чинної редакції ПУЕ.

Характеристики

• Сумісний інтерфейс/бітрейт: SD-SDI, ED-SDI, HD-SDI/143 Мбіт/c - 2,97 Гбіт/c;
• Тип роз'ємів: F;
• Напруга обмеження: +/- 5 В;
• Операційний час: не більше 2 нс;
• Допустимий імпульсний 10/1000 мкс, 8/20 мкс струм розряду в лінії: 200 А, 10 кА.
