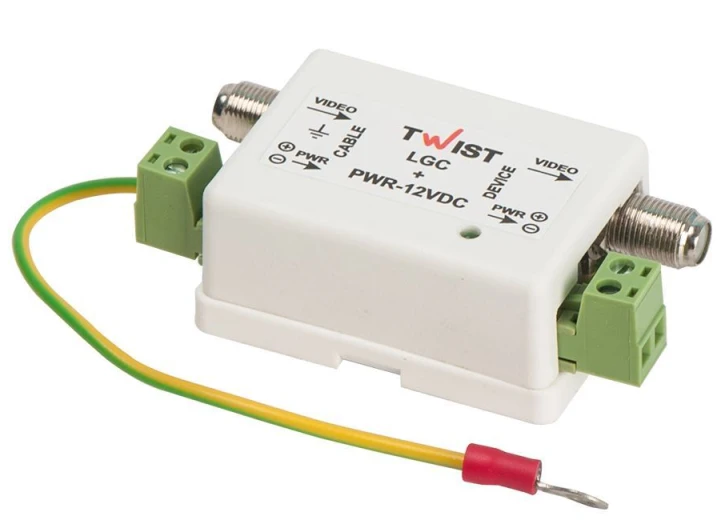

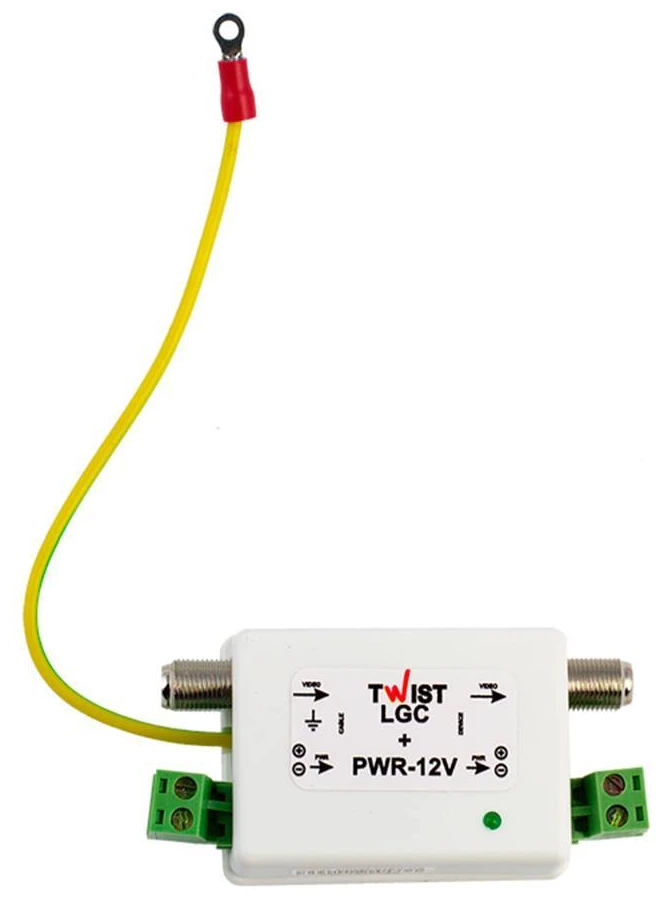

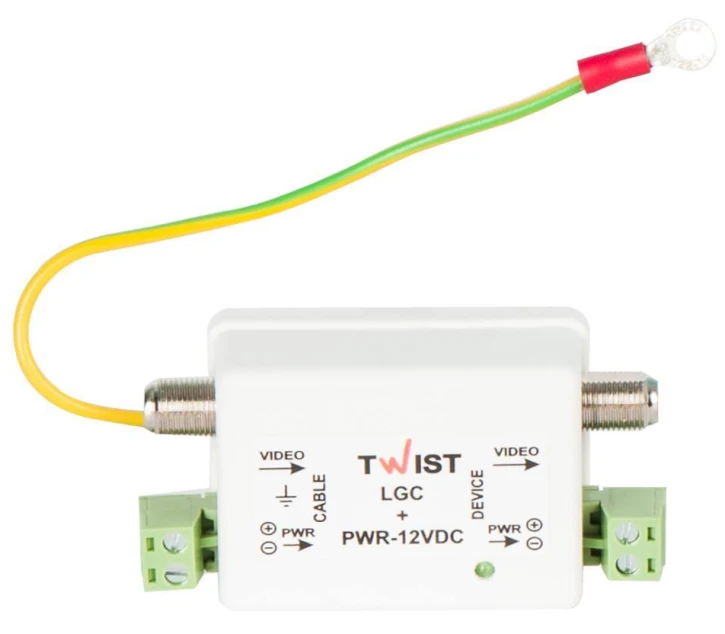

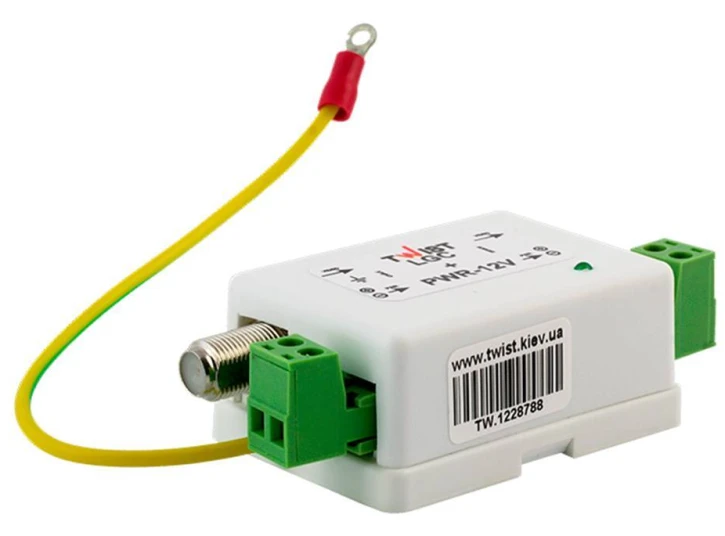

Пристрій захисту аналогових камер формату D1, 960H, TVI, CVI, AHD, і живлення 12В від наведених імпульсних напруг (грозозахист) TWIST-LGC + PWR-12VDC призначене для захисту пристроїв відеоспостереження (відеокамер, моніторів , відеосерверов, відеореєстраторів) по лініях відеосигналу (коаксіальний кабель) і живлення 12 В DC від високовольтних імпульсних перенапруг, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводки.

Захист по лінії відеосигналу - пасивна з відновленням. Обмежує розмах рівня сигналу на захищається пристрої на рівні близько 4 В. Захист по лінії живлення - активного типу. Діапазон робочих напруг відповідає можливого розкиду напружень на відеокамері (з урахуванням переходу на резервне живлення від акумулятора). При впливі імпульсних перешкод захищаються пристрої по лініях живлення відключаються від лінії на час дії перенапруги. Відновлення в робочий стан відбувається автоматично при зниженні напруги до безпечного рівня.

Пристрій підключається в розрив відеосигналу (коаксіальної лінії) і живлення (двухпроводная лінія), поруч з захищається пристроєм. Напрямок підключення і полярність має значення і вказано на корпусі приладу (Cable - до лінії зв'язку, Device - до захищається приладу). Клема заземлення вимагає обов'язкового підключення до контуру заземлення за місцем установки. В іншому випадку захист обладнання не гарантується. Стан роботи захисту по лінії живлення відображається зеленим світлодіодом. При тривалому перевантаженні, переполюсовке, а також подачі змінної напруги в лінії живлення можливо згоряння запобіжника. У цьому випадку для відновлення робочого стану захисту замініть запобіжник (1А).

Характеристики

• Захисту відеосигналу


• Кількість ступенів захисту: 2;

• Діапазон частот: 10 Гц - 10 МГц;

• Нерівномірність частотної характеристики (10 Гц - 10 МГц): не більше 1 дБ;

• Гранична напруга спрацьовування захисту: 3.5 В;

• Час спрацювання: не більше 200 нс;

• Допустимий імпульсний 10/1000 мкс струм розряду в лінії: 100 А;

• Захисту живлення


• Кількість ступенів захисту: 3;

• напруга живлення: (10 - 14.3) У;

• Струм навантаження і тип встановленого запобіжника: не більше 1 А;

• Гранична напруга спрацьовування/відновлення: 14.5/13.9 В +/- 2%;

• Час спрацювання: не більше 200 нс;

• Струм споживання сх ми захисту в робочому режимі: не більше 30 мА.
