FireProtect 2 (Heat/CO) Jeweller – беспроводной пожарный датчик со встроенной сиреной. Предназначен для установки в помещениях. Определение повышения температуры и опасного уровня концентрации CO (угарного газа). Датчик может работать без хаба.

Доступен в двух модификациях: с неизменными батареями (имеющими SB в названии), которые работают 10 лет, и с переменными (имеющими RB в названии) — работают до 7 лет.

Датчик работает в составе системы Ajax, связываясь с хабом через защищенный радиопротокол Jeweller. Дальность связи с хабом при отсутствии препятствий – до 1700 метров.

Датчик оснащен сиреной (пьезоэлектрическим зуммером) для звукового оповещения о тревогах и событиях громкостью до 85 дБ (на расстоянии 3 метра от датчика). Датчик всегда активен, поэтому реагирует на пожар 24/7, вне зависимости от режима охраны системы.

Тревогу из-за повышения температуры легко отличить от тревоги из-за высокой концентрации СО благодаря разным звуковым и светодиодным индикациям. Более подробно ознакомиться с видами индикации тревог и событий датчика можно в разделе описания индикации.

FireProtect 2 защищен тампером. Он контролирует снятие датчика с крепежной панели SmartBracket: датчик реагирует светодиодной индикацией и посылает оповещения пользователям в приложения Ajax и на пульт мониторинга охранной компании.

Устройства автоматизации Ajax могут реагировать на тревогу FireProtect 2 и выполнять заданные пользователем действия с помощью сценариев автоматизации. Например, реле WallSwitch может отключить вентиляционную систему и включить аварийное освещение по тревоге.

Сенсор тепла

За обнаружение резкого роста и превышения порога температуры в FireProtect 2 отвечают два встроенных термоста класса А1. Термисторы этого класса извещают о тревоге при обнаружении резкого повышения температуры или статической температуры в пределах от +54°C до +65°C.

FireProtect 2 сообщит о превышении температурного порога, как только его значение превысит +64°C. О резком росте температуры датчик уведомит, если в течение одной минуты показатель увеличится на 10°C. Если показатель температуры резко увеличится на 20°C и более, датчик немедленно сигнализирует.

Сенсор CO (угарного газа)

За обнаружение опасного уровня концентрации угарного газа отвечает встроенный в FireProtect 2 химический сенсор. Принцип его работы основывается на обнаружении угарного газа посредством химической реакции. Внутри сенсора находится ванна с электролитом. При достижении определенной концентрации угарного газа запускается химическая реакция, считываемая датчиком и трансформирующаяся в сигнал тревоги.

Датчик запускает тревогу, если концентрация угарного газа составляет:

• 50 ppm (0,005%) и выше – не более чем за 90 минут.

• 100 ppm (0,01%) и выше – не более чем за 40 минут.

• 300 ppm (0,03%) и выше – не более чем за 3 минуты.

Опасной для жизни человека может быть концентрация CO в 400 ppm (0,04%) в течение трех часов. Датчик прекратит извещать об опасном уровне угарного газа, как только уровень концентрации снизится до 40 ppm (0,004%).

Кнопка Тест/Глушение

Чтобы активировать кнопку Тест/Глушение , слегка нажмите на середину передней панели рукой или соответствующим предметом (например, ручкой швабры), если датчик находится в труднодоступном месте. Тест/Глушение – это механическая кнопка под лицевой панелью датчика.

Кнопка выполняет несколько функций:

• В штатном режиме – запускает тест работоспособности датчика.

• В случае тревоги – приглушает тревогу датчика или синхронную тревогу всех пожарных датчиков системы на 10 минут.

• При наличии неисправности, низком уровне заряда батареи или истечении срока службы – глушит звуковую и светодиодную индикацию на 12 часов.

Синхронная тревога пожарных датчиков

Все пожарные датчики FireProtect 2 поддерживают функцию синхронной тревоги. Функция активирует встроенные сирены всех пожарных датчиков в системе, как только один из них зафиксирует тревогу. Сирены датчиков FireProtect 2 активируются в течение 20 секунд после обнаружения тревоги. FireProtect и FireProtect Plus активируются в течение установленного в настройках Jeweller (или Jeweller/Fibra) интервала опроса хаб-датчик, но не позднее чем через 60 секунд.

Датчики FireProtect 2 имеют разную звуковую и светодиодную индикацию типов тревог, чтобы пользователям было легче их различать. Поэтому при синхронной тревоге датчиками FireProtect 2 воспроизводится именно тот тип тревоги, который был зафиксирован датчиком-инициатором. Датчик-инициатор дополнительно сообщает о тревоге светодиодной индикацией. Датчики FireProtect и FireProtect Plus сообщают обо всех типах тревог одинаковым звуком.

Система безопасности Ajax может передавать тревоги и события в приложение для мониторинга PRO Desktop, а также на пульт централизованного наблюдения (ПЦС) в форматах SurGard (Contact ID) , SIA DC-09 (ADM-CID), ADEMCO 685 и других протоколов.

Адресность устройств Ajax позволяет отправлять в PRO Desktop и ПЦС не только события, но и тип устройства, присвоенное ему имя, виртуальную комнату и охранную группу. Перечень передаваемых параметров может различаться в зависимости от типа ПЦС и выбранного протокола связи с пультом.

Характеристики:

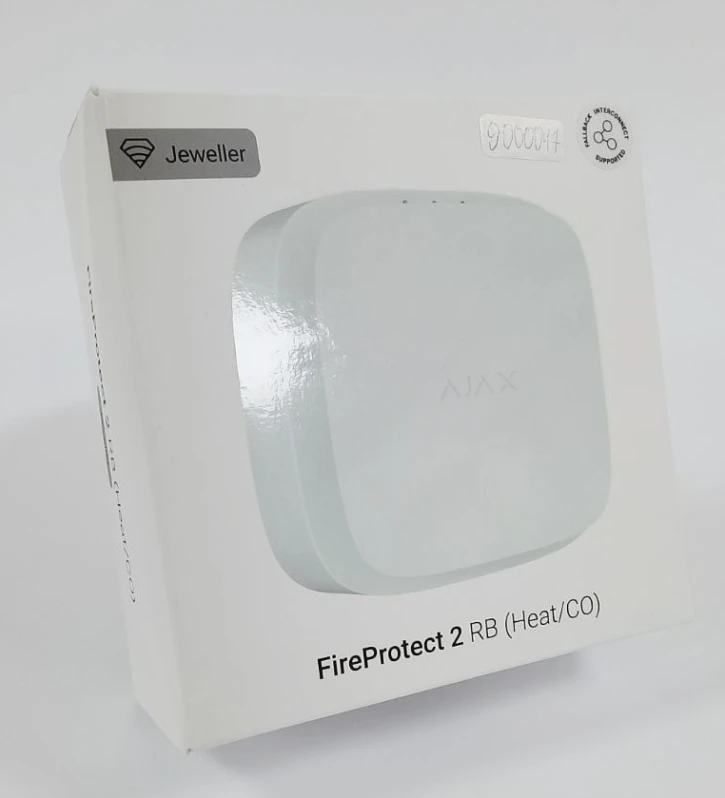

• Модель: FireProtect 2 RB (Heat/CO)

• Вид датчика: Комбинированный датчик

• Тип датчика: Беспроводной

• Чувствительные элементы: Сенсор температуры, сенсор CO (угарного газа)

• Совместимость: Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G), ReX, ReX 2

• Детектируемый газ: СО

• Детектирование опасной температуры: Чувствительный элемент по требованиям к температурным датчикам класса A1. Требования стандартов EN 54-5 и BS 5446-2. Тревога по уровню температуры при температуре выше 64°C. Тревога из-за резкого повышения температуры, когда температура повышается более чем на 10°C за 1 минуту (или быстрее).

• Защита от саботажа: Тампер против раскрытия Уведомляет о попытках оторвать датчик от поверхности или снять с крепежной панели. Защита от пола Аутентификация устройства. Выявление исчезновения связи в течение 15 минут. Время обнаружения потери связи зависит от настроек количества недоставленных пакетов данных (указывается в настройках Jeweller или Jeweller/Fibra). Период опроса фиксированный – 300 секунд.

• Детектирование угарного газа (CO). Чувствительный элемент химический сенсор CO. Тревога при превышении накопленной дозы CO:

  • более 50 ppm (0,005%) – не более чем за 90 минут

  • более 100 ppm (0,01%) – не более чем за 40 минут

  • более 300 ppm (0,03%) - не более чем за 3 минуты

  Вообразить опасность для жизни может концентрация CO в 400 ppm (0,04%) в течение 3 часов. Датчик перестает извещать об опасном уровне угарного газа при понижении концентрации до 50 ppm (0,005%) в течение одной минуты. Срок работы сенсора 10 лет После 10 лет работы датчик нужно заменить новым.

• Технология связи Jeweller. Беспроводная технология для передачи сигналов тревог и событий. Функции:

  • Двусторонняя связь.

  • Защита от замены устройства.

  • Блоковое шифрование с плавающим ключом.

  • Мгновенные сообщения.

  • Удаленная настройка через Ajax.

  Диапазоны радиочастот 866.0 – 866.5 МГц. Максимальная эффективная излучаемая мощность (ERP) до 20 мВт. Автоматическая регулировка мощности для уменьшения энергопотребления и радиопомех. Модуляция радиосигнала GFSK Дальность радиосвязи до 1700 м. Между датчиком и хабом (или ретранслятором радиосигнала) при отсутствии помех. Шифрование радиосвязи. Все сохраненные и передаваемые данные защищены блоковым шифрованием с плавающим ключом. Радиочастотный хоппинг для предотвращения радиопомех и глушения.

• Способ подключения к ППКП: Беспроводной

• Дальность передачи беспроводного сигнала: 1700 м

• Встроенная сирена. Громкость 85 дБ на расстоянии 3 метров. Звуковое сообщение о тревогах. Активно устранить причины срабатывания или пока пользователь не отключит сообщение. Синхронная тревога пожарных датчиков. Пожарные датчики в системе включают встроенные сирены, как только хотя бы один из датчиков зафиксирует тревогу. Синхронная тревога активируется в течение одного интервала опроса «хаб-датчик», но не более чем через 20 секунд.

• Светодиодная индикация:

  • зеленый – индикация питания. Светодиодный индикатор на корпусе устройства загорается раз в 56 секунд. Индикация отвечает требованиям стандарта EN 50291.

  • желтый – индикация неисправностей Светодиодный индикатор на корпусе устройства загорается при обнаружении неисправностей. Например, в случае разрядки батарей, загрязнения дымовой камеры или истечения срока службы.

  • красный – индикация пожарных тревог Светодиодный индикатор на корпусе устройства загорается, когда датчик детектирует пожарную тревогу.

  Кнопка на передней панели датчика в обычном режиме при нажатии запускает тест дымовой камеры. Во время тревоги или неисправности нажатия выключает звуковое оповещение датчика.

• Класс защиты: IP20

• Диапазон рабочих температур: 0 °C - +50 °C

• Рабочая влажность: Не более 80%

• Питание: 2 x CR123A

• Размеры: 44×86×86 мм

• Вес: 149 г

• Цвет: Белый
