Принцип работы

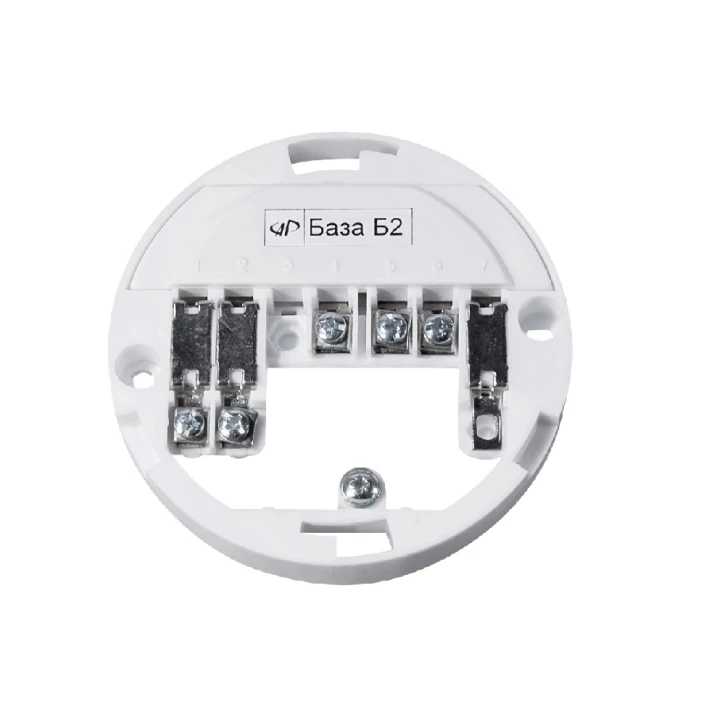

База Артон Б2 предназначена для подключения извещателя СПД-3.10, ИПД-3.10 к четырехпроводному ШС. База Б2 формирует выходной сигнал с помощью контактов реле. При построении шлейфа пожарной сигнализации на базах Б2, необходимо в конце каждого ШС устанавливать базу Б6 или Б8 (база Б8 с ВУОС). В таком ШС отсутствие напряжения питания из-за обрыва или съёме любого блока электронного из базы приводит к формированию на ППК извещения «Неисправность» по этому ШС.

Особенности:

• Количество контактов: 7;
• Наличие ВУОС: нет;
• Наличие реле: 1;
• Контакты реле: НЗ;
• Подключение: 4-проводное.

Реализация различных функций СПД 3.10 с помощью баз:

Технические характеристики:

• Диапазон питающих напряжений: 12 ± 1,8 В;
• Сопротивление между контактами "1" и "2", при снятом электронном блоке: не более 200 кОм;
• Сопротивление между контактами "1" и "2", при установленном электронном блоке: не более 2 Ом.
