Принцип работы

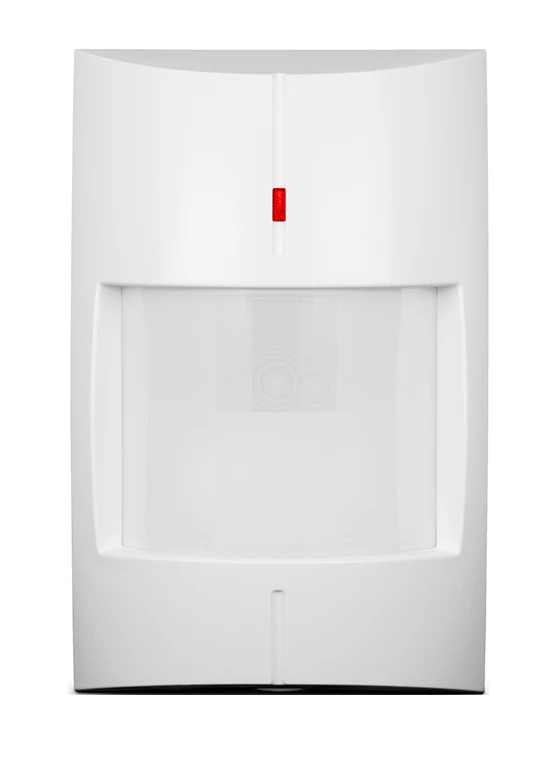

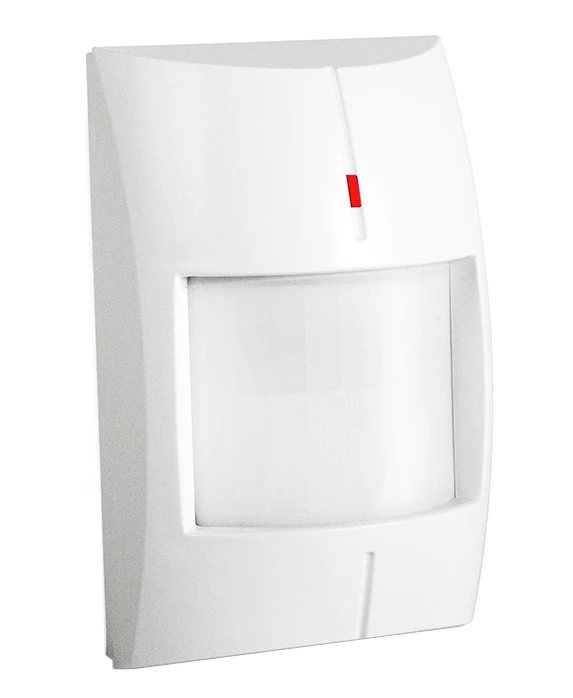

Датчик движения Satel TOPAZ предназначен для выявления движения нарушителя в охраняемом помещении. Устройство использует алгоритм цифровой компенсации температур с применением сдвоенного пироэлемента, тем самым отфильтровывая помехи от ИК-излучений различных источников тепла.

Датчик успешно детектирует движение на скорости от 0,3 до 3 м/с. Для формирования сигнала тревоги ИК-датчик использует электронное твердотельное реле, которое обеспечивает более надежную работу устройства, исключает риск саботажа при воздействии на него магнитом, нежели механические типы реле. Дальность обнаружения движения при установке на рекомендуемую высоту (2,4 м) - до 12 метров. Имеет широкий 98-градусный угол обзора. Отличается низким уровнем потребления тока (до 8,5 мА).

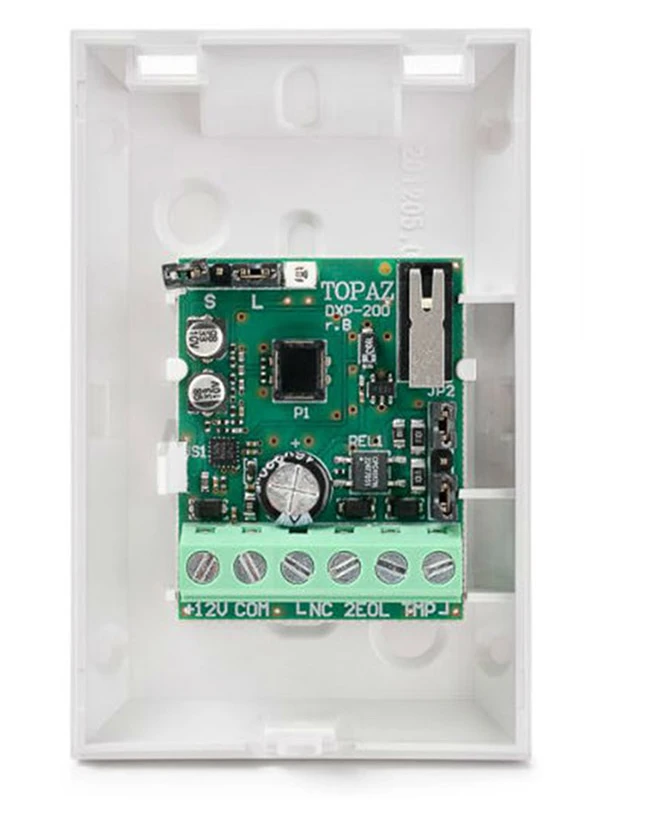

Датчик имеет два уровня чувствительности – высокий и низкий. Эти данные можно самостоятельно настроить, используя штырьки SENS, которые находятся на внутренней плате. Там же можно включать или отключать индикация устройства. Датчик также оснащено оконечными резисторами для удобного монтажа с помощью схемы 2EOL для одновременного контроля ПКП состояние устройства и его возможный саботаж.

Датчик движения может быть использован для охраны самых разных объектов: квартир, загородных домов, дач, офисов, торговых залов, киосков, магазинов, гаражей и т.д. Датчик движения - один из самых распространенных элементов охранных сигнализаций.

Функции и особенности

• Предназначен для отслеживания движений людей в охраняемом помещении;
• Оснащен сдвоенным пироэлементом;
• Использует алгоритм цифровой компенсации температур;
• Детектирует движение на скорости от 0,3 до 3 м/с;
• Дальность обнаружения движения: до 12 м;
• Угол обзора: 98°;
• Два уровня чувствительности (регулирование с помощью перемычек);
• Напряжение питания: 12 B DC;
• Потребляемый ток в режиме готовности/максимальный: 8,5 мА/8 мА.
