Принцип работы
Медиаконвертер используется для сопряжения сегмента сети Ethernet на основе медной витой пары с сегментом сети Ethernet на основе волоконно-оптического кабеля. Медиаконвертер предназначен для работы в паре с другим медиаконвертером или коммутатором, который снабжен SFP модулем или стандартным оптическим портом.
Медиаконвертер поддерживает функцию LFP (Link Fault Pass-through), которая служит для мониторинга ошибок сетевых соединений. Контроль осуществляется при помощи сетевых устройств с функцией управления, таких как сетевые коммутаторы и маршрутизаторы.

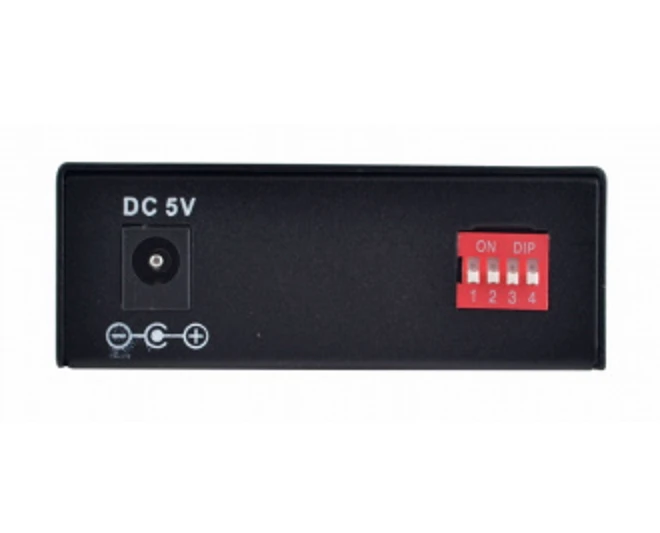

На задней панели медиаконвертера находится DIP переключатель, с помощью которого можно указать нужные режимы работы:
переключатель (1) - включение(ON)/отключение(OFF) функции LFP;
переключатель (3) - автоопределение скорости 10/100/1000 Мбит(OFF), либо принудительно указать скорость 10Мбит (ON).
Медиаконвертер рассчитан на использование сменных SFP-трансиверов, работающих через гигабитный SFP интерфейс. Это обеспечивает универсальность использования медиаконвертера, к которому можно подключить любые типы оптоволоконного кабеля и передавать данные, в зависимости от требований, на расстояния от нескольких десятков метров до 120 километров с использованием стандартных SFP-трансиверов. Такое универсальное решение обеспечивает большую гибкость использования и более низкую себестоимость решений.

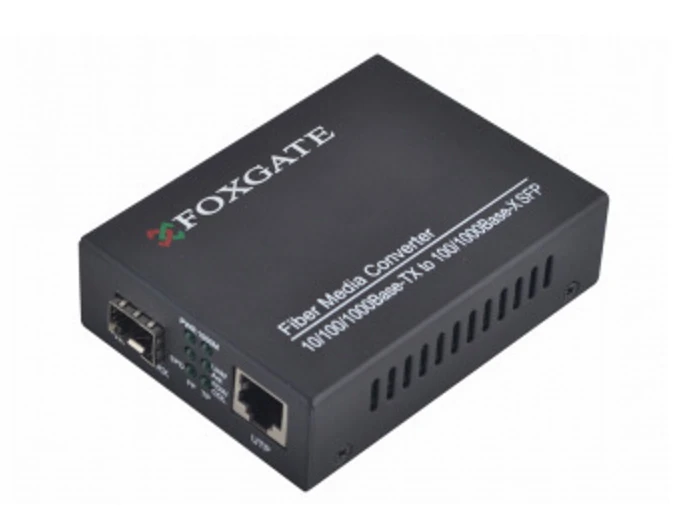

На лицевой панели медиаконвертера имеются светодиодные индикаторы, которые информируют о наличии питания, а также скорости передачи и статусе сетевого и оптического интерфейсов. На задней панели находится разъем подключения питания.

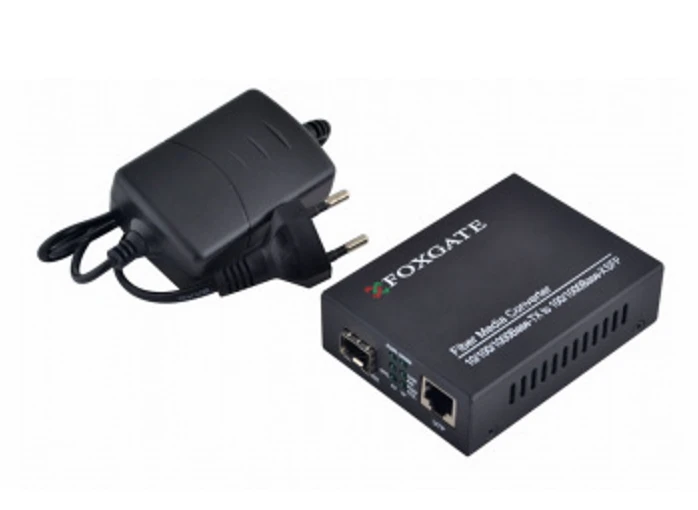

Устройство комплектуются внешним блоком питания 5В1А.
Технические особенности
- Настольное исполнение;
- 6 световых индикаторов на передней панели;
- Разъем RJ-45 для подключения к Ethernet 10/100/1000Base-T;
- Категория кабеля витой пары 5е или 6 , длина до 100 метров;
- Разъем под гигабитный SFP модуль;
- Скорость передачи данных 1000 Мбит/с в обе стороны (Full Duplex);
- Наличие функции LFT;
- Поддержка Jumbo frame до 9К;
- Дальность связи по оптическому волокну до 120 км;
- Внешний блок питания 5В1А.
