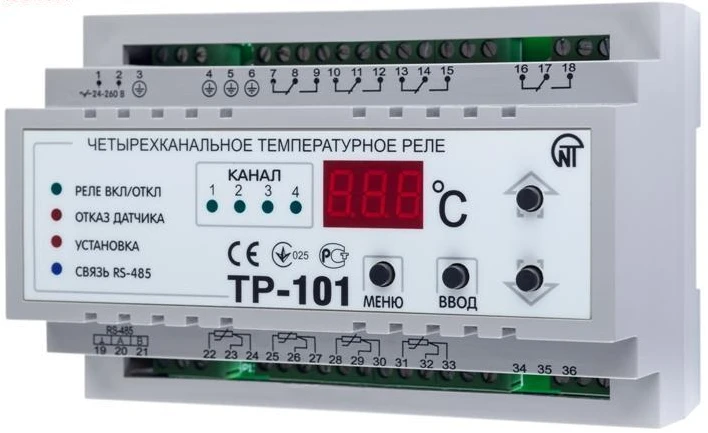

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее. Реле может использоваться в различных отраслях промышленности, коммунального и сельского хозяйства. ТР-101 реализует измерение температуры по четырем независимым каналам с помощью стандартных датчиков; регулирование температуры по пропорционально-интегрально-дифференциальному закону, с исходным ключевым элементом (реле); двухпозиционная регулировка температуры; отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе; передачу компьютеру значения измеряемых температур контролируемых датчиков по стандартному протоколу Modbus RTU; определение обрыва или замыкания линий подключенных датчиков; цифровую фильтрацию и коррекцию измеряемой температуры; программирование кнопками на лицевой панели и через ПК; сохранение настроек при отключении питания; защита настроек от несанкционированных изменений. ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260 В, независимо от полярности.

Особенности:

• Напряжение питания: 24–260 В AC/DC

• Предохранитель защиты прибора: 1 А

• Тип датчиков, используемых для измерения температуры: Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000

• Количество подключаемых датчиков: 1–4

• Схема подключения датчиков: 2/3 проводная

• Количество выходных реле: 4

• Время хранения данных: не менее 10 лет

• Погрешность измерения температуры: не более 2°С

• Измеряемый диапазон температур: от -50°С до +200°С

• Тест выходных реле: есть

• RS-485 MODBUS RTU: есть

• Двухпозиционная регулировка: есть

• Время замера канала: до 0,6 сек.

• Степень защиты корпуса: IP30

• Степень защиты клеммника: IP20

• Мощность (под нагрузкой): не более 4 ВА

• Габариты: 90 х 139 х 63 мм

• Диапазон рабочих температур: от -35°С до +55°С

• Температура хранения: от -45°С до +70°С

• Монтаж: на стандартную DIN-рейку 35 мм
