ПРИМЕНЕНИЕ:

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet-10

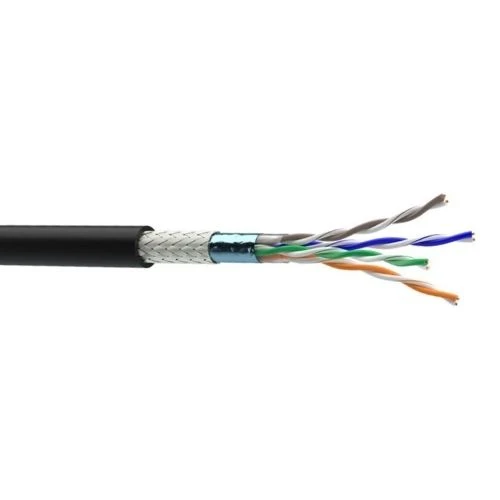

КОНСТРУКЦИЯ:

• Токопроводящая жила: медная мягкая проволока. Диаметр: 0,51 мм (24 AWG).

• Изоляция: полиэтилен Диаметр проводника: 1,09 мм Пара: 2 скрученных вместе проводника. Цветовая идентификация жил: пара 1: бело-синяя / синяя пара 2: бело-оранжевая / оранжевая пара 3: бело-зеленая / зеленая пара 4: бело-коричневая / коричневая Сердечник: 4 пары скручены вместе.

• Общий экран: алюмополимерная лента (металлом наружу) и оплетка из медных луженых проводов Плотность оплетки: не менее 50%.

• Наружная оболочка: светостабилизированный полиэтилен (ПЭ). Цвет оболочки: черный, максимальный диаметр кабеля: 8,2 мм.

УСЛОВИЯ ПРОКЛАДКИ И ЭКСПЛУАТАЦИИ:

Для наружной прокладки по стенам построек. Эксплуатация в условиях высоких электромагнитных воздействий при частотах до 100 МГц.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Температурный диапазон:

• При монтаже -15°C...+60°C

• После монтажа -50°C...+60°C

• Радиус изгиба:

• При монтаже не менее 10 x диаметров кабеля

• После монтажа не менее 4х диаметров кабеля

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C:

• Растягивающее усилие не более 85 Н

• Сопротивление постоянному току не более 96 Ом/км

• Сопротивление изоляции не менее 5 ГОм/км

• Рабочая емкость не более 56 пФ/м

• Скорость распространения сигнала не менее 0,68 с

• Задержка распространения сигнала не более 534+36/кв. корр. f нс/100 м

• Смещение задержки на частоте: 100 МГц не более 45 нс/100 м

• Волновое сопротивление в диапазоне частот: 1-100 МГц 100±10 Ом

• Затухание по экрану в диапазоне частот: 30-100 МГц до 60 дБ

• Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2,5 кВ

• Рабочее напряжение (пост. ток) 72 В
