Принцип работы

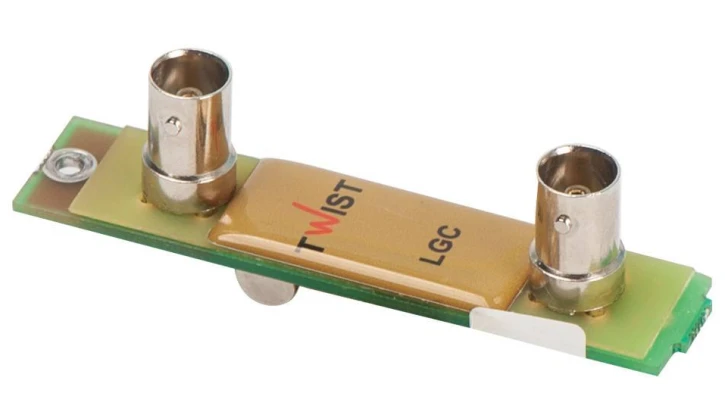

Модуль защиты от наведенных импульсных напряжений TWIST-LGC2U используется для защиты коаксиальной линии от высоковольтных импульсных перенапряжений в линиях связи, вызванных электростатическими зарядами, грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками и перепадами питающего напряжения.

Модуль TWIST-LGC-2U может использоваться для видеосигналов от аналоговых камер форматов D1, 960H, HD TVI, HD CVI, AHD. Для организации многоканальной системы модули монтируются в 19” стойку с помощью TWIST-LG-2U-RACK. Для правильной работы модуль требует обязательного сигнального заземления.

Функции и особенности

• Может использоваться для видеосигналов от аналоговых камер форматов D1, 960H, HD TVI, HD CVI, HD AHD;

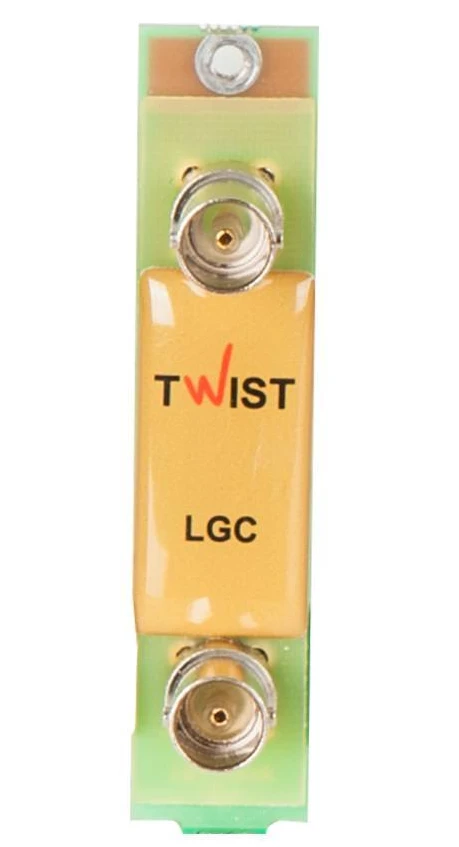

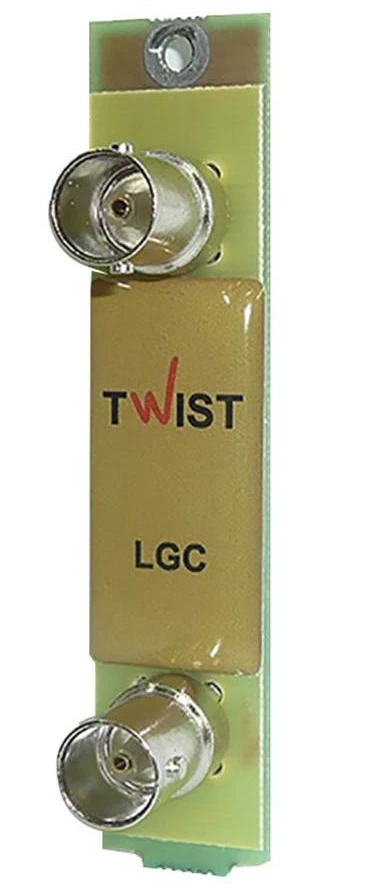

• Направление подключения имеет значение (LINE – сверху, возле винта крепления – к линии связи, DEVICE – внизу платы – к защищаемому оборудованию).

Характеристики

• Тип входных и выходных разъемов: BNC;
• Диапазон частот: 10 Гц – 40 МГц;
• Неравномерность частотной характеристики: не более 1 дБ;
• Пороговое напряжение срабатывания защиты: 9 В;
• Время срабатывания: не более 20 нс;
• Максимальный импульсный ток разряда 8/20 мкс: 5 кА;
• Допустимый импульсный 10/1000 мкс ток разряда в линии 100 А.
