Принцип роботи

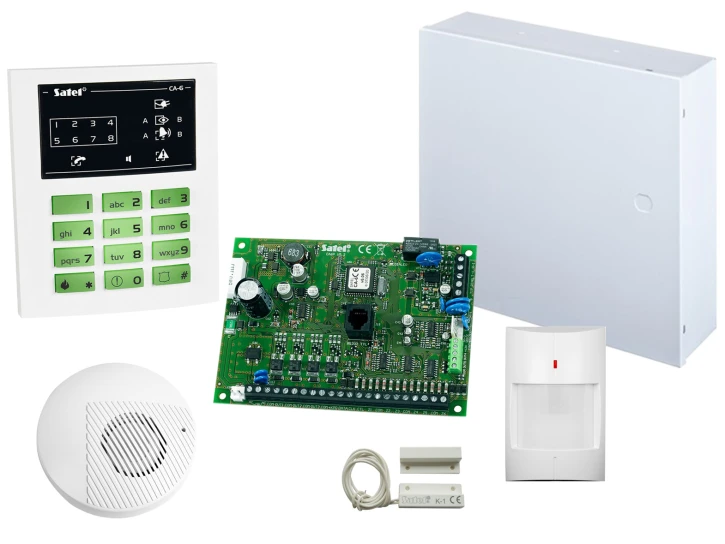

Комплект Satel CA-6 P PRO - готовий комплект провідний охоронної сигналізації, який містить основні пристрої для створення охоронної системи на об'єкті і подальшого підключення на пульт централізованого спостереження.

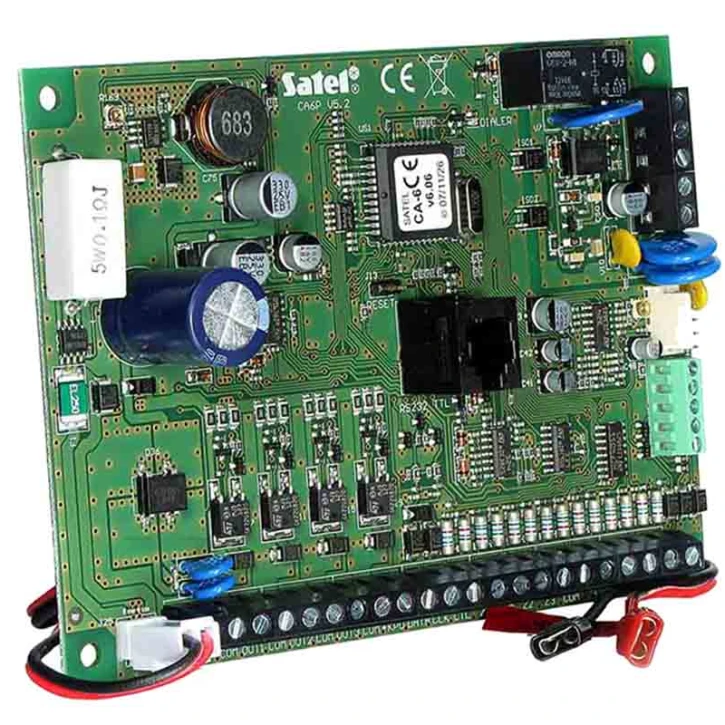

В основі лежить ПКП Satel CA-6 P: 8 зон, розділених на 2 групи, з підтримкою шлейфів: 2EOL/NO, 2EOL/NC, EOL, NO і NC. Стривай спосіб програмування функцій пристрою за допомогою комп'ютера або світлодіодним клавіатури, включені через RS-232 роз'єм, а для дистанційної настройки - комп'ютер через інтегрований модем 300 bps.

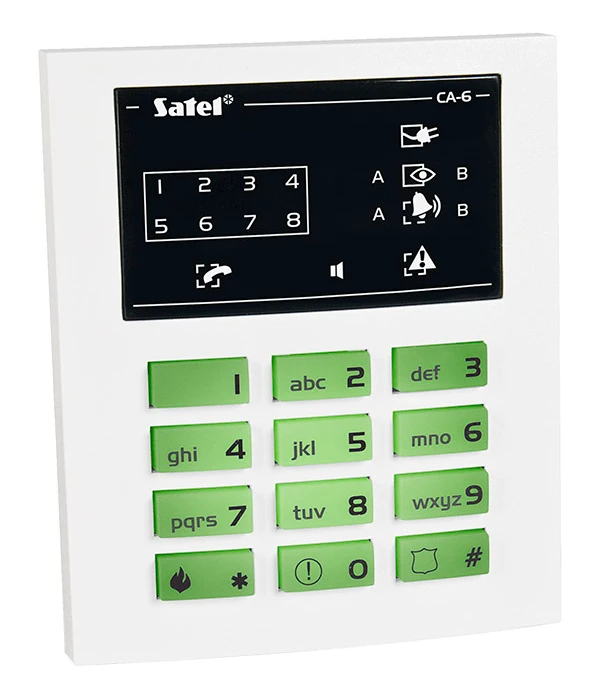

Провідна світлодіодна клавіатура Satel CA-6 KLED-S оснащена яскравим підсвічуванням, яка допоможе при недостатньому освітленні або його відсутності. За допомогою звукового сигналу клавіатура активує обрані події або попереджає про втрату зв'язку з централлю. Має спеціальні клавіші для швидкого включення обраних охоронних режимів, наприклад тривоги при пожежі або нападі.

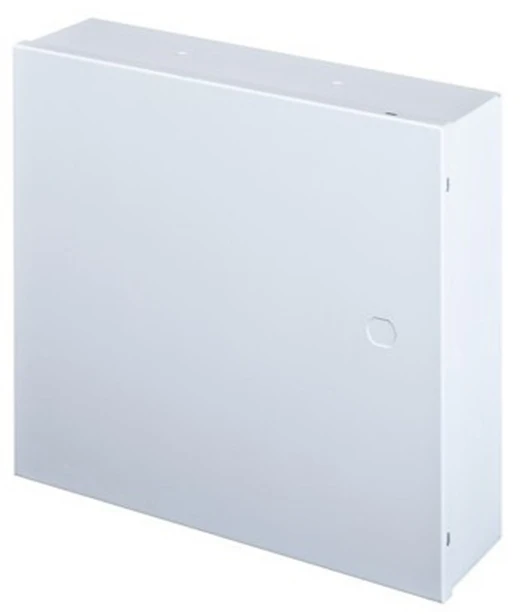

Плата надійно встановлюється в металевий корпус BOX-1 з подвійною тамперної захистом від відкриття корпусу і/або його відриву від монтажної поверхні.

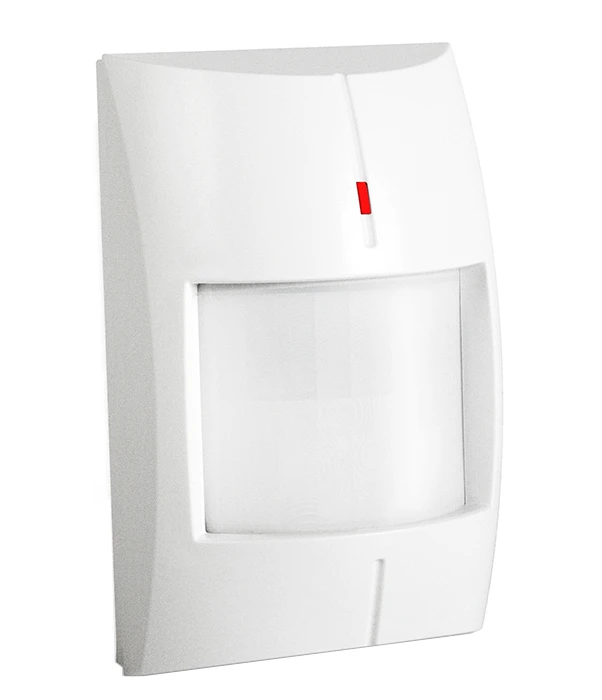

Датчик руху Satel TOPAZ використовує алгоритм цифрової компенсації температур із застосуванням здвоєного піроелемента, тим самим фільтруючи перешкоди від ІК-випромінювань різних джерел тепла. Дальність виявлення руху при установці на рекомендовану висоту (2,4 м) - до 12 метрів. Має широкий 98-градусний кут огляду. Відрізняється низьким рівнем споживання струму (до 8,5 мА).

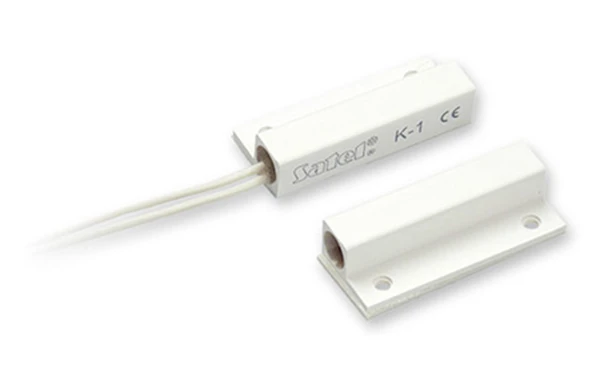

Датчик відкриття магнітогерконовий Satel K-1 детектирует відкриття дверей. Передбачено накладної тип монтажу на двері і вікна. Відправляє сигнал тривоги на централь при видаленні частин датчика більш ніж на 28 мм.

Система має гнучкі можливості проводового підключення і може бути розширена клавіатурами, детекторами руху і відкриття, додатковими модулями та іншим обладнанням.

Особливості ВКП

• Мксімальное кількість зон: 8;
• Підтримка шлейфів: NO, NC, EOL, 2EOL/NO і 2EOL/NC;
• 5 програмованих виходу;
• 2 групи;
• Порт RS-232 (TTL) - роз'єм RJ;
• Система автодозвону;
• Управління системою за допомогою клавіатури і телефону (якщо встановлено модуль MST-1);
• Програмування системи за допомогою клавіатури і комп'ютера (віддалено - за допомогою комп'ютера через модем);
• 4 таймера;
• Пам'ять подій (ємність пам'яті: 255 подій);
• Моніторинг в форматі Contact ID і в інших поширених форматах;
• 2 номери ПЦН;
• Розширений аналіз сигн ла телефонної станції;
• Внутрішній модем 300 bps;
• Автоматична діагностика основних елементів системи;
• Імпульсний блок живлення.

Особливості клавіатури

• Оснащена світлодіодними індикаторами, що відображають стан зон і системи;
• Тривожні команди, що викликаються з клавіатури: НАПАД, ПОЖЕЖА, ДОПОМОГА;
• звукова сигналізація обраних системних подій;
• Повідомляє про втрату зв'язку з ПКП;
• Виконана в пластиковому корпусі;
• Встановлюється всередині закритих приміщень;
• Виконана за технологією по ерхностного монтажу, легко монтується;
• Захищена від розтину тампер.

Особливості датчика руху

• Оснащений здвоєним піроелементом;
• Використовує алгоритм цифрової компенсації температур;
• Детектує рух на швидкості від 0,3 до 3 м/с;
• Дальність виявлення руху: до 12 м;
• Кут огляду: 98 °;
• Два рівня чутливості (регулювання за допомогою перемичок);
• Напруга живлення: 12 B DC;
• струм в режимі готовності/максимальний: 8,5 мА/8 мА.

Особливості датчика відкриття

• П едусмотрен накладної тип монтажу на двері і вікна;
• Датчик виконаний з полістиролу білого кольору;
• Відстань елементів при замиканні контактів - 18 мм, при розмиканні - 28 мм;
• Підтримується центральними блоками охоронних сигналзаций, що працюють з NC шлейфами.
