Принцип роботи

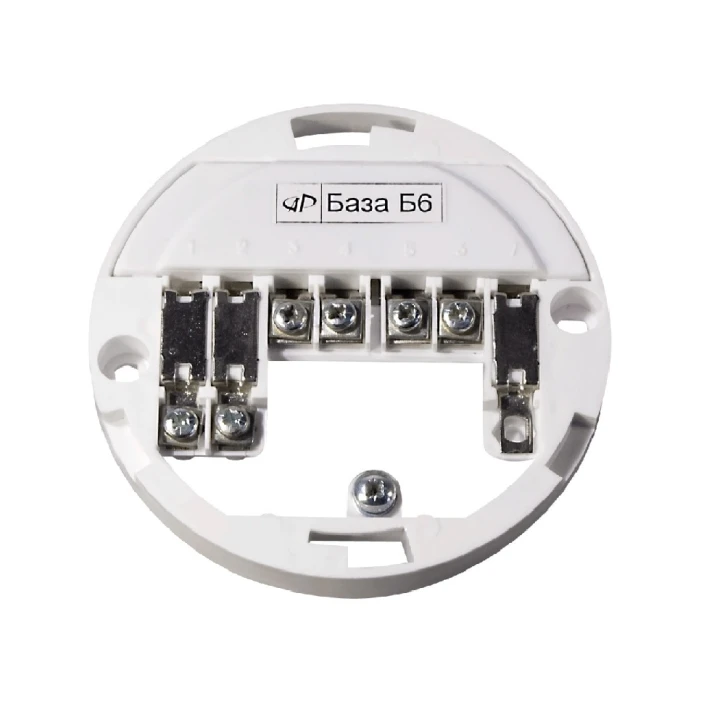

База Артон Б6 призначена для використання в якості кінцевої бази в чотирьох провідних ШС спільно з базами Б2 або Б4 (з НЗ контактами). База Б6 формує вихідний сигнал за допомогою контактів основного реле і додатково контролює працездатність чьотирьох ШС. В такому ШС відсутність напруги живлення через обрив або витяг будь-якого блоку електронного з бази призводить до формування на ППК сповіщення «Несправність» з цього ШС.
особливості:
- Кількість контактів: 8;
- Наявність ВУОС: немає;
- Наявність реле: 2;
- Контакти реле: НЗ;
- Підключення: 4-провідне.
Реалізація різних функцій СПД 3.10 за допомогою баз:
Технічні характеристики:
- Струм споживання в черговому режимі: 0.1 мА;
- Опір між контактами "1" і "2", при знятому електронному блоці: не більше 200 кОм;
- Опір між контактами "1" і "2", при встановленому електронному блоці: не більше 2 Ом;
- Спосіб формування вихідного сигналу: відстань між контактами реле.
