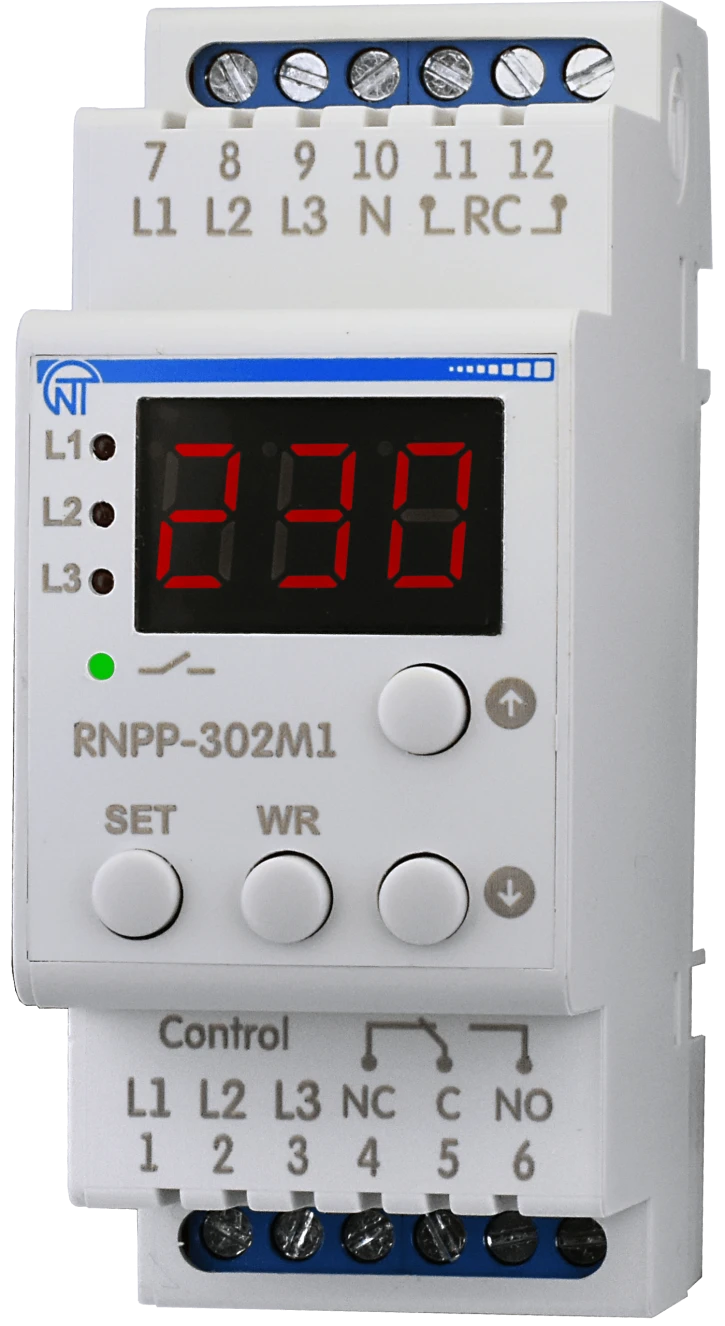

RNPP-302М1 – это электронное устройство, предназначенное для защиты трехфазного оборудования от основных нарушений в сети, таких как:

• Выход напряжения за пределы допустимых значений.

• Нарушение очередности фаз или их залипание.

• Потеря одной из фаз (неполнофазность) или значительная асимметрия напряжения между фазами.

Реле обеспечивает измерение действующих значений фазного и линейного напряжения в сетях с глухозаземленной или изолированной нейтралью. Оно управляет катушкой внешнего магнитного пускателя, коммутирующего питание нагрузки.

Кроме основных функций защиты, RNPP-302М1 также осуществляет контроль состояния силовых контактов магнитного пускателя — как до, так и после включения нагрузки, что позволяет выявить неисправности, такие как подгорание или слипание контактов.

Режимы работы (независимые):

• Реле обрыва фаз (без контроля уровня напряжения).

• Реле минимального напряжения.

• Реле максимального напряжения.

• Полнофункциональное реле напряжения.

Функциональность и индикация:

RNPP-302М1 отображает:

• Текущее значение фазного или линейного напряжения.

• Аварийное состояние сети

• Состояние реле нагрузки (включено/выключено).

• Тип обнаруженной аварии.

Основные преимущества:

• Подключение через магнитный пускатель.

• Контроль исправности контактов пускателя до и после подачи погрузки.

• Сегментный экран для четкой индикации параметров и аварий.

• Совместимость с сетями с глухозаземленной или изолированной нейтралью.

• Четыре независимых режима работы для адаптации к разным условиям эксплуатации.

Сфера применения:

• Мониторинг фазных и линейных напряжений в трехфазных электросетях.

• Защита трехфазного (или в некоторых случаях однофазного) оборудования от:

  • Превышение или понижение напряжения;

  • Неправильное чередование фаз или их слипание;

  • Неполнофазность;

  • Асимметрия напряжения.

• Защита оборудования в трехфазных сетях без нулевого провода.

Технические возможности:

• Измерение и контроль действующего значения напряжения по фазам и линиям.

• Выявление неправильного порядка фаз и их залипание.

• Контроль наличия всех трех фаз и симметрии напряжения.

• Оценка состояния силовых контактов магнитного пускателя до и после активации перегрузки.

• Отключение нагрузки из-за разрыва цепи питания пускателя в случае аварии (с заданным временем срабатывания).

• Мониторинг состояния сети после аварии с автоматическим включением при нормализации напряжения (с заданной задержкой).

• Полная визуализация всех типов аварий и отказов от переключения силовых контактов.
